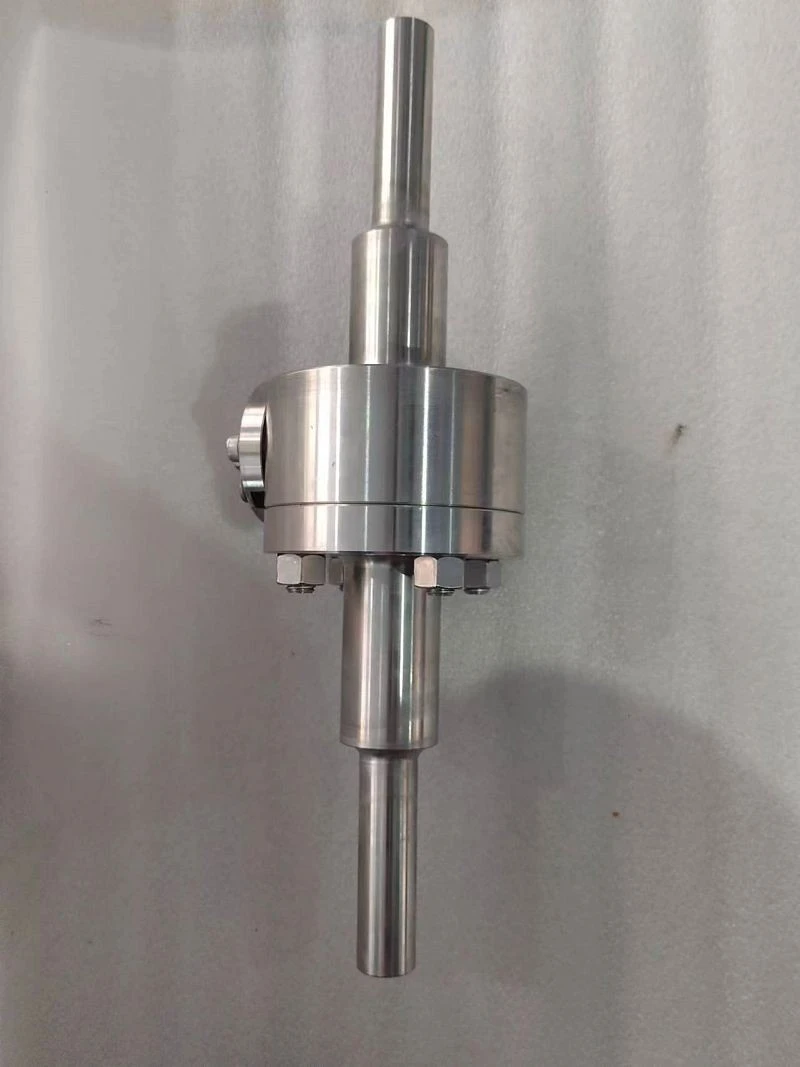

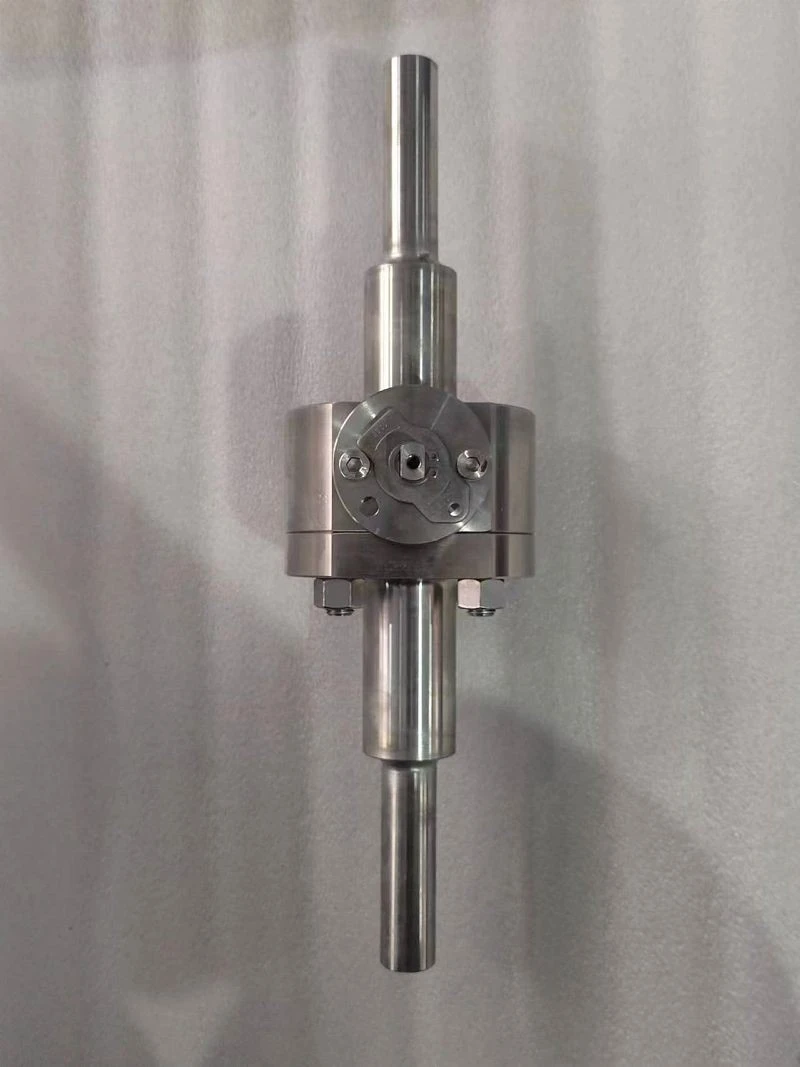

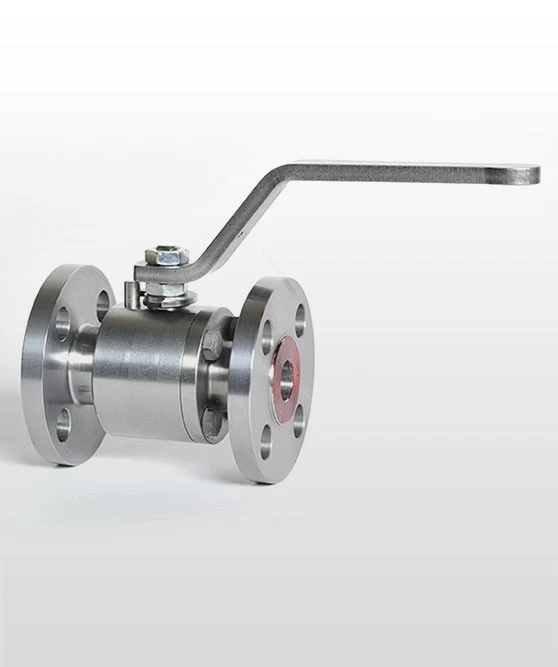

2 ٹکڑا فلوٹنگ بال والو

2 پیس فلوٹنگ بال والوز API 6D کے مطابق تیار کیے گئے ہیں۔ والو کو ایک چھوٹے قطر کے ساتھ جعلی بولٹڈ ٹو پیس اسپلٹ باڈی ڈیزائن میں ترتیب دیا گیا ہے، جو درمیانے/کم دباؤ کے کام کرنے والے حالات کے لیے موزوں ہے۔ سادہ ڈیزائن کی طرف سے خصوصیات، والو سیٹوں کو براہ راست جسم میں داخل کیا جاتا ہے.
اپ اسٹریم فلو پریشر فری فلوٹنگ گیند کو ڈاون اسٹریم سیٹ کے خلاف دھکیلتا ہے - نتیجے میں کمپریشن ایک مکمل لیک فری سیلنگ حل فراہم کرتا ہے۔
تنا گیند کے اوپری حصے میں جڑا ہوا ہے اور والو کو چوتھائی باری کی حرکت کے ساتھ کھلنے اور بند ہونے دیتا ہے۔
مواد کا انتخاب گاہک کے پروجیکٹ کی خصوصیات کو پورا کرنے کے لیے مکمل طور پر حسب ضرورت ہے اور کئی منفرد خصوصیات دستیاب ہیں جو جارحانہ غیر ملکی ماحول اور سنکنرن اور کھرچنے والے سیالوں کے لیے موزوں ایک بہتر تکنیکی حل پیش کرتی ہیں۔

والو ڈیزائن

API 6D پر مبنی

درجہ حرارت کی حد

-150 سے 662 ڈگری ایف (-101 سے 350 ڈگری)

سائز

NPS 1/2-6 (DN 15-150)

دباؤ کی درجہ بندی

ASME 150 - ASME 2500

آمنے سامنے

API 6D معیار کے مطابق

کنکشن ختم کریں۔

B16.5 اورB16.47 کے مطابق RF، RTJ
SW، ساکٹ B16.11 کے مطابق ویلڈیڈ

باڈی ڈیزائن

جعلی/کاسٹنگ بولڈ ٹو پیس

سیٹ ڈیزائن

گیند اور نشستوں پر ہارڈفیسنگ کے ساتھ نرم یا دھات بیٹھا ہوا ہے۔

خصوصیات

خالص گریفائٹ میں سیکنڈری سیل
اینٹی سٹیٹک ڈیوائس
اینٹی بلو آؤٹ اسٹیم
دو طرفہ سخت بند بند
کم مفرور اخراج اسٹیم پیکنگ دستیاب ہے۔
او-رنگ/لِپ سیل اور گریفائٹ کنفیگریشن

آپریٹر

دستی: پیڈلاکنگ کے ساتھ رینچ یا گیئر

ٹیسٹنگ اور سرٹیفیکیشنز

API 6D اور ISO 5208 اور API 598 معائنہ اور جانچ کے ساتھ تعمیل
API 6FA/607 کے مطابق فائر سیف اور فائر ٹیسٹ کیا گیا۔
IEC61508 کے مطابق SIL 3 سرٹیفیکیشن
ISO15848 کے مطابق مفرور اخراج
PED 2014/68/UE

تیرتے ہوئے بال والوز کے اہم مواد کیا ہیں؟

فلوٹنگ بال والوز کے اہم مواد کو والو باڈی کے مختلف حصوں اور استعمال کی مختلف ضروریات کے مطابق تقسیم کیا جا سکتا ہے۔ تیرتے ہوئے بال والوز کے اہم مواد کا تفصیلی خلاصہ درج ذیل ہے۔

والو جسم:

والو باڈی فلوٹنگ بال والو کا بنیادی حصہ ہے، اور اس کا مواد براہ راست والو کی مجموعی کارکردگی اور استحکام کو متاثر کرتا ہے۔ عام والو باڈی مواد میں کاسٹ آئرن، کاربن سٹیل، سٹینلیس سٹیل وغیرہ شامل ہیں۔ سٹینلیس سٹیل سیریز کے لیے عام مواد 304 اور 316 ہیں، جن میں سنکنرن مزاحمت اور مکینیکل خصوصیات بہترین ہیں اور یہ خصوصی میڈیا اور سنکنرن ماحول کے لیے موزوں ہیں۔ کاربن اسٹیل سیریز جیسے WCB اور A105 عام صنعتی استعمال کے لیے موزوں ہیں۔

گیند:

گیند تیرتے گیند والو کا ایک اہم جزو ہے، جو درمیانے درجے کے بہاؤ کو کنٹرول کرنے کے لیے استعمال ہوتا ہے۔ گیند کا مواد والو کی کارکردگی اور سگ ماہی کے اثر کو بھی متاثر کرتا ہے۔ عام گیند کے مواد میں سٹینلیس سٹیل، تانبا اور ایلومینیم شامل ہیں۔ سٹینلیس سٹیل کی گیندوں میں بہترین سنکنرن مزاحمت اور مکینیکل خصوصیات ہیں اور یہ مختلف قسم کے میڈیا کے لیے موزوں ہیں۔ تانبے کی گیند کی سطح ہموار اور اچھی سنکنرن مزاحمت ہے، لیکن قیمت نسبتاً زیادہ ہے۔

مہر کی انگوٹی:

سیل کی انگوٹی تیرتے ہوئے بال والو کا ایک اور اہم جز ہے، جو بند حالت میں والو کی سیل کو یقینی بنانے کے لیے استعمال ہوتا ہے۔ سگ ماہی کی انگوٹی کے مواد عام طور پر پولیٹیٹرافلووروتھیلین (PTFE)، ربڑ، وغیرہ ہوتے ہیں۔ ان مواد میں سگ ماہی کی اچھی کارکردگی اور پہننے کی مزاحمت ہوتی ہے، اور مختلف میڈیا اور دباؤ کے تحت سگ ماہی کا مستحکم اثر برقرار رکھ سکتے ہیں۔

دوسرے حصے:

مندرجہ بالا اہم اجزاء کے علاوہ، فلوٹنگ بال والو میں والو اسٹیم اور والو کور جیسے حصے بھی شامل ہیں۔ ان حصوں کے مواد کو عام طور پر والو کی مخصوص ضروریات اور کام کرنے والے ماحول کے مطابق منتخب کیا جاتا ہے۔ مثال کے طور پر، والو سٹیم اور والو کور کا مواد سٹینلیس سٹیل، تانبا وغیرہ ہو سکتا ہے تاکہ یہ یقینی بنایا جا سکے کہ ان میں اچھی میکانکی خصوصیات اور سنکنرن مزاحمت ہے۔

خلاصہ یہ کہ فلوٹنگ بال والو کے اہم مواد میں دھاتی مواد جیسے سٹینلیس سٹیل، کاربن سٹیل، کاسٹ آئرن، کاپر، ایلومینیم، اور غیر دھاتی مواد جیسے پولیٹیٹرافلووروتھیلین اور ربڑ شامل ہیں۔ ان مواد کا انتخاب والو کی مخصوص درخواست کے منظرناموں، کام کرنے والے ماحول اور میڈیا کی ضروریات پر منحصر ہے۔ صحیح مواد کا انتخاب کرکے، یہ یقینی بنایا جا سکتا ہے کہ تیرتے ہوئے بال والو میں بہترین کارکردگی، وشوسنییتا اور استحکام ہے۔
