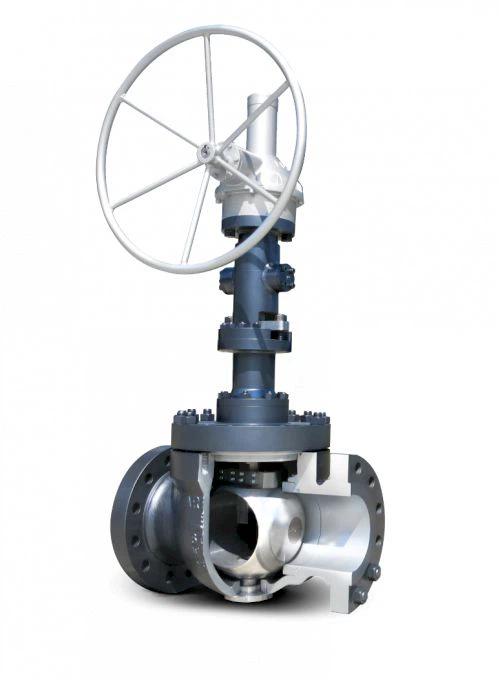

مداری گیند والو

آربٹ بال والو اپنے منفرد ڈیزائن کے ساتھ خاص طور پر جیسے کہ افتتاحی عمل کوئی رگڑ نہیں اور ٹرن آف صفر لیکیج۔ کارکردگی مختلف انتہائی سخت کام کرنے والے حالات، تمام دھاتی ڈھانچے کے ڈیزائن، فائر پروف ڈیزائن، -196 ڈگری یا (-320 ڈگری F) اور زیادہ کے درمیان کم درجہ حرارت کی حدوں کے لیے خصوصی ضروریات کے لیے خاص طور پر موزوں ہے۔ درجہ حرارت 600 ڈگری یا (1112 ڈگری F) آپریٹنگ درجہ حرارت تک ہو سکتا ہے، ناپاک میڈیم (بشمول ریت، چھوٹے ریشوں) کی حالت کی ضروریات کے مطابق بھی ہو سکتا ہے۔ خاص طور پر اس بات کی نشاندہی کرنے کے قابل ہے کہ ہم مکمل طور پر امریکی ایسوسی ایشن آف سنکنرن فیکٹری NACE کے ڈیزائن میں معیاری ضروریات کے مطابق ہیں، مواد کا انتخاب سلفائڈ ماحول میں سلفائیڈ تناؤ کریکنگ مزاحمت کی ضروریات کو پورا کرتا ہے۔

والو ڈیزائن

API 6D، API 600، ASME B16.34، ISO 14313، ISO 10423، ISO 17292 پر مبنی

درجہ حرارت کی حد

-320 سے 1112 ڈگری ایف (-196 سے 600 ڈگری)

سائز

این پی ایس ٪7b٪7b0٪7d٪7d (DN ٪7b٪7b1٪7d٪7d)

دباؤ کی درجہ بندی

ASME ٪7b٪7b0٪7d٪7d ASME 2500

آمنے سامنے

API 6D معیار کے مطابق

کنکشن ختم کریں۔

B16.5 &B16.47 کے مطابق RF, RTJ
BW، بٹ B16.25 کے مطابق ویلڈیڈ

مواد:

کاربن اسٹیل، سٹینلیس اسٹیل، کم درجہ حرارت کاربن اسٹیل، ڈوپلیکس، سپر ڈوپلیکس، انکونل

باڈی ڈیزائن

جعلی یا کاسٹ ایک ٹکڑا

سیٹ ڈیزائن

سنگل سیٹ ڈیزائن

واحد، سٹیشنری سیٹ والو کی دونوں سمتوں میں مہر لگاتی ہے اور مہروں کے درمیان پھنسے ہوئے دباؤ کے مسائل سے بچتی ہے۔

تنے کی سگ ماہی:

سیل کرنے والی سطحوں کے درمیان کوئی رگڑ نہیں۔

رگڑ کے بغیر والو کھلے بند عمل میں خلیہ اور والو سیٹ کی اس کی منفرد ساخت، جو والو کی زندگی کو بڑھا سکتا ہے سگ ماہی زیادہ قابل اعتماد ہے۔

گیند اور سیٹ خود کی صفائی کی تقریب

گیند اور والو سیٹ کی سطح کی 360 سمت کے ساتھ میڈیا کو کھولنے کے ڈیزائن میں خود کی صفائی کا کام ہوتا ہے۔

آپریٹر

ہینڈ وہیل، گیئر باکس یا ایکچوایٹر پوزیشن انڈیکیٹر اور لاکنگ ڈیوائس کے ساتھ

ٹیسٹنگ اور سرٹیفیکیشنز

API 6D اور ISO 5208 اور API 598 معائنہ اور جانچ کے ساتھ تعمیل
API 607 ​​کے مطابق فائر سیف اور فائر ٹیسٹ کیا گیا۔
IEC61508 کے مطابق SIL 3 سرٹیفیکیشن
ISO15848 کے مطابق مفرور اخراج
PED 2014٪ 2f68٪2fUE
