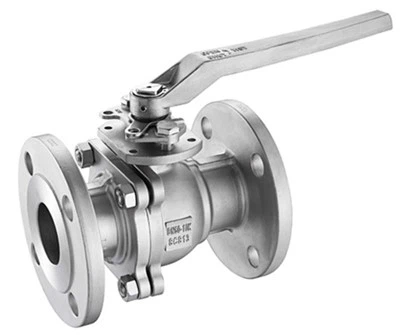

فلوٹنگ بال والو

سائیڈ انٹری فلوٹنگ بال والوز API 6D کے مطابق تیار کیے گئے ہیں۔ والو کو ایک چھوٹے قطر کے ساتھ جعلی بولٹ والے دو ٹکڑوں کے اسپلٹ باڈی ڈیزائن میں ترتیب دیا گیا ہے، جو درمیانے/کم دباؤ کے کام کرنے والے حالات کے لیے موزوں ہے۔ سادہ ڈیزائن کی طرف سے خصوصیات، والو سیٹوں کو براہ راست جسم میں داخل کیا جاتا ہے.

اپ اسٹریم فلو پریشر فری فلوٹنگ گیند کو ڈاون اسٹریم سیٹ کے خلاف دھکیلتا ہے - نتیجے میں کمپریشن ایک مکمل لیک فری سیلنگ حل فراہم کرتا ہے۔

تنا گیند کے اوپری حصے میں جڑا ہوا ہے اور والو کو چوتھائی باری کی حرکت کے ساتھ کھلنے اور بند ہونے دیتا ہے۔
مواد کا انتخاب گاہک کے پراجیکٹ کی خصوصیات کو پورا کرنے کے لیے مکمل طور پر حسب ضرورت ہے اور کئی منفرد خصوصیات دستیاب ہیں جو جارحانہ غیر ملکی ماحول اور سنکنرن اور کھرچنے والے سیالوں کے لیے موزوں ایک بہتر تکنیکی حل پیش کرتی ہیں۔

والو ڈیزائن

API 6D پر مبنی

درجہ حرارت کی حد

-150 سے 662 ڈگری ایف (-101 سے 350 ڈگری)

سائز

این پی ایس 1٪2f٪7b٪7b1٪7d٪7d (DN ٪7b٪7b2٪7d٪ 7d)

دباؤ کی درجہ بندی

ASME ٪7b٪7b0٪7d٪7d ASME 2500

آمنے سامنے

API 6D معیار کے مطابق

کنکشن ختم کریں۔

B16.5 &B16.47 کے مطابق RF, RTJ
SW، ساکٹ B16.11 کے مطابق ویلڈیڈ

باڈی ڈیزائن

جعلی/کاسٹنگ بولڈ ٹو پیس

سیٹ ڈیزائن

گیند اور نشستوں پر ہارڈفیسنگ کے ساتھ نرم یا دھات بیٹھا ہوا ہے۔

خصوصیات

خالص گریفائٹ میں سیکنڈری سیل
اینٹی سٹیٹک ڈیوائس
اینٹی بلو آؤٹ اسٹیم
دو طرفہ سخت بند بند
کم مفرور اخراج اسٹیم پیکنگ دستیاب ہے۔
O-ring/ہونٹوں کی مہریں اور گریفائٹ کنفیگریشن

آپریٹر

دستی: پیڈلاکنگ کے ساتھ رینچ یا گیئر

ٹیسٹنگ اور سرٹیفیکیشنز

API 6D اور ISO 5208 اور API 598 معائنہ اور جانچ کے ساتھ تعمیل
API 6FA/607 کے مطابق فائر سیف اور فائر ٹیسٹ کیا گیا۔
IEC61508 کے مطابق SIL 3 سرٹیفیکیشن
ISO15848 کے مطابق مفرور اخراج
PED 2014٪ 2f68٪2fUE
