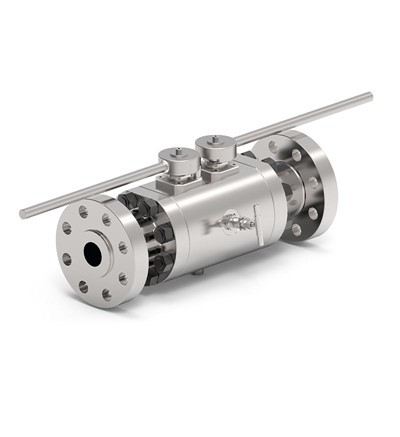

نرم سگ ماہی ڈبل بلاک اور بلیڈ بال والو

نرم سگ ماہی ڈبل بلاک اور بلیڈ بال والو نرم سگ ماہی مواد (جیسے پولیٹیٹرا فلورو ایتھیلین پی ٹی ایف ای وغیرہ) کو سگ ماہی کی سطح کے طور پر استعمال کرتے ہیں، بہترین سگ ماہی کی کارکردگی اور سنکنرن مزاحمت کے ساتھ۔ والو کو صنعتی ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے جس کے لیے اعلیٰ حفاظت اور وشوسنییتا کی ضرورت ہوتی ہے، جیسے تیل، گیس، کیمیکل، پاور وغیرہ، خاص طور پر جہاں جارحانہ میڈیا کے بہاؤ کو کنٹرول کرنے کی ضرورت ہوتی ہے۔

والو ڈیزائن

API 6D٪2c API 6A٪2c ASME B16.34٪2c ISO 14313٪2c ISO 10423٪ 2c ISO 17292

درجہ حرارت کی حد

-58 سے 392 ڈگری ایف (-50 سے 200 ڈگری)

سائز

این پی ایس ٪7b٪7b0٪7d٪7d (DN ٪7b٪7b1٪7d٪7d)

دباؤ کی درجہ بندی

ASME 150 - ASME 2500

آمنے سامنے

API 6D معیار کے مطابق

کنکشن ختم کریں۔

B16.5 &B16.47 کے مطابق RF, RTJ
BW، بٹ B16.25 کے مطابق ویلڈڈ
SW، ساکٹ B16.11 کے مطابق ویلڈیڈ

مواد

کم درجہ حرارت اور کم مرکب کاربن اسٹیل

سٹینلیس سٹیل، ڈوپلیکس اور سپر ڈوپلیکس

نکل مرکب، ٹائٹینیم

باڈی ڈیزائن

جعلی اور کاسٹنگ بولڈ ٹو پیس اور تھری پیس

سیٹ ڈیزائن

گیند اور نشستوں پر سخت چہرے کے ساتھ نرم بیٹھا ہے۔

خصوصیات

ڈبل بلاک اور بلیڈ ڈیزائن (DBB)
خالص گریفائٹ میں سیکنڈری سیل
اینٹی سٹیٹک ڈیوائس
اینٹی بلو آؤٹ اسٹیم
سیٹوں اور تنوں پر ایمرجنسی سیلنٹ انجیکشن دستیاب ہے۔
کم مفرور اخراج اسٹیم پیکنگ دستیاب ہے۔
O-ring/ہونٹوں کی مہریں اور گریفائٹ کنفیگریشن
تمام متحرک سیلنگ ایریاز یا دستیاب تمام گیلے حصوں پر CRA اوورلے
کم اور زیادہ درجہ حرارت کے لیے توسیعی بونٹ دستیاب ہے۔

آپریٹر

دستی: پیڈلاکنگ کے ساتھ رینچ یا گیئر
فعال: نیومیٹک/ ہائیڈرولک/ برقی

ٹیسٹنگ اور سرٹیفیکیشنز

API 6D اور ISO 5208 اور API 598 معائنہ اور جانچ کے ساتھ تعمیل
API 607 ​​کے مطابق فائر سیف اور فائر ٹیسٹ کیا گیا۔
IEC61508 کے مطابق SIL 3 سرٹیفیکیشن
ISO15848 کے مطابق مفرور اخراج
PED 2014٪ 2f68٪2fUE
